在现代工业自动化系统中，，，高机能节制器与直观人机界面（HMI）的深度协同是确保系统不变运行的关键 。 。。js3845金沙线路科技推出的 LicOS 系列 PLC/PAC，，，凭借其盛开的架构和壮大的和谈兼容性，，，可能与全球主流的 Pro-face 触摸屏实现无缝对接 。 。。
本文将深刻探求若何利用 Smart Control V5.0 编程环境与 GP-Pro EX 4.09 SP2 组态软件，，，通过 Modbus TCP 尺度和谈及 CODESYS 标签通讯 两种主题方式，，，构建 LicOS PLC 与 Pro-face HMI 之间高效、、、靠得住的数据互换通道 。 。。无论是在对实时性要求极高的逻辑节制场景，，，还是在变量繁芜的大型监控系统中，，，本教程所提供的技术蹊径都将为工程师提供清澈的落地领导 。 。。
使用场景注明
本教程基于以下设备与软件环境进行验证：
PLC/PAC：LicOS-PLC-EC412
HMI：Pro-face，，，GP-4502WW
配置软件：Smart Control V5.0、、、GP-Pro EX 4.09 SP2
网络设备：通常4口互换机
网络拓扑
Modbus TCP 和谈通讯
具备网口的 HMI 与支持 Mobus TCP 和谈的PLC进行以太网通讯。 。。使用网线直连 HMI的网口和支持 Modbus TCP 和谈的设备的网口，，，或通过互换机衔接两者。 。。本案例使用的HMI只有一个以太网口，，，为了方便HMI、、、PLC法式下载，，，因而选取互换机衔接。 。。
一. 配置HMI

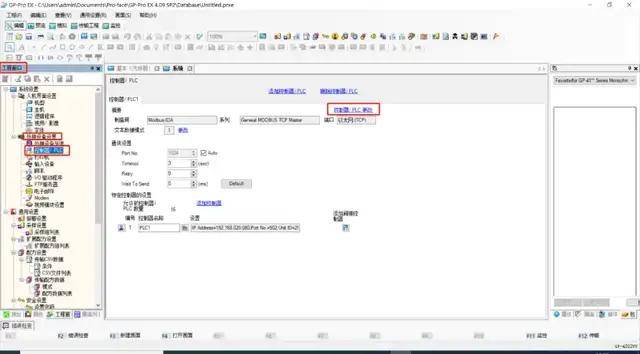

1. 运行 GP-Pro EX 4.09 SP2 软件，，，在工程窗口选择外接设备设置中的节制器/PLC选项，，，找到右侧的节制器/PLC更改选项，，，如下图所示
节制器选择

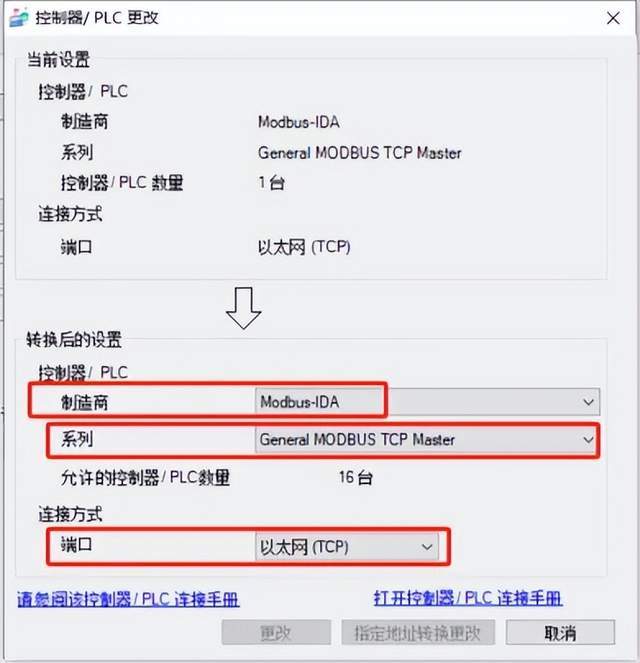

2. 在弹出的对话框中设置Modbus的节制方式，，，制作商，，，系列，，，端口如下图所示：
节制器更改
3. 点击左边圈红按钮，，，在弹出的对话框中遵循下图编纂有关参数，，，点击确认。 。。凭据PLC的地址，，，使PC电脑、、、PLC、、、HMI都处于统一个网段。 。。本文使用PLC的默认IP地址为192.168.20.80。 。。
配置PLC IP地址

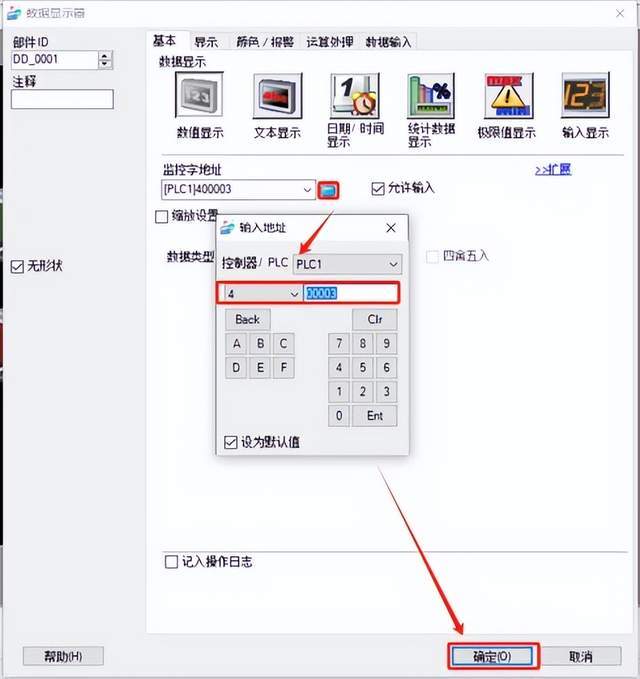

4. 在部件栏开关/批示灯，，，数据显示器设置地址为支持 Mobus TCP 和谈的设备的地址(请以现实情况为准)。 。。
确定配置

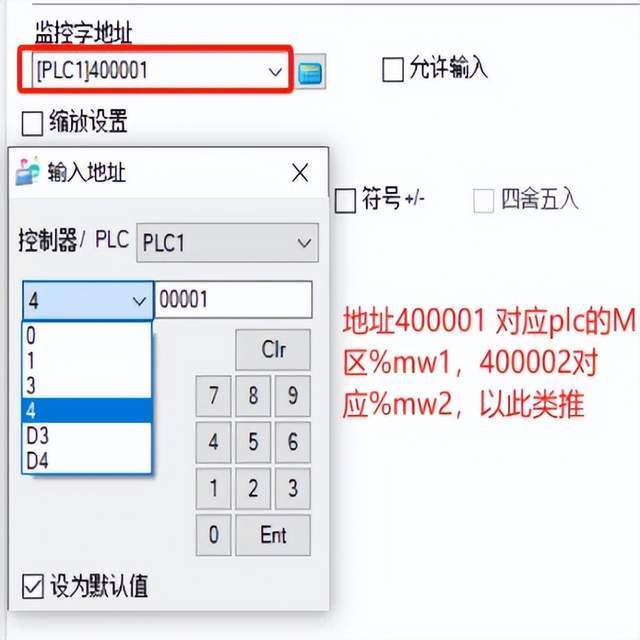

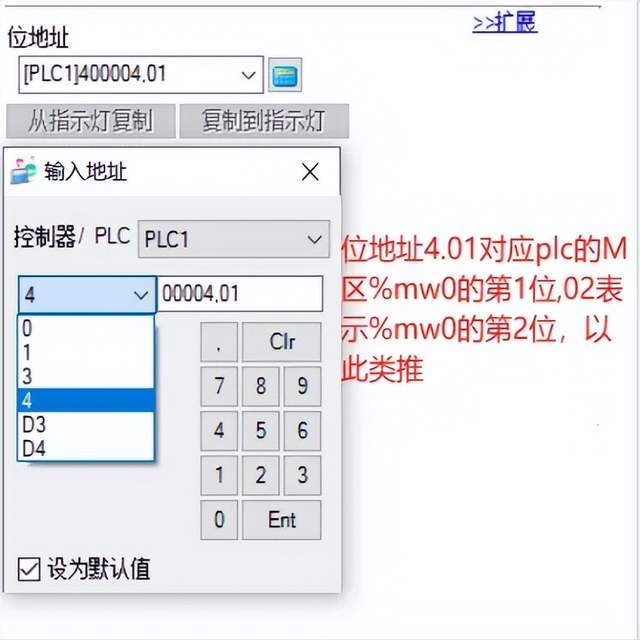

5. 增长开关元件实现后，，，下载工程至 HML，，，如能读写支持 ModbusTCP 和谈的设备地址的数据，，，注明通讯正常。 。。触摸屏与PLC的地址对应关系如下图：

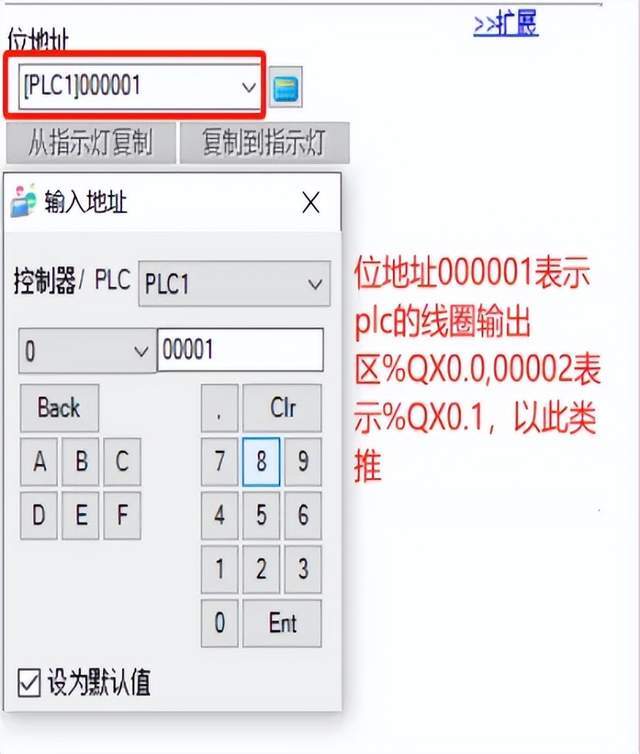

地址对应关系
二. 配置PLC

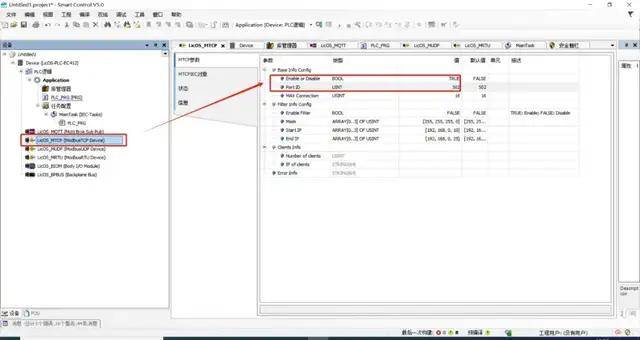

1. 双击LicOS_MTCP，，，在弹出的对话框当选择MTCP参数，，，设置端口使能为TRUE，，，端标语为502。 。。
PLC从站端口设置
三. 通讯成功成效演示
1. PLC在线数值读写。 。。

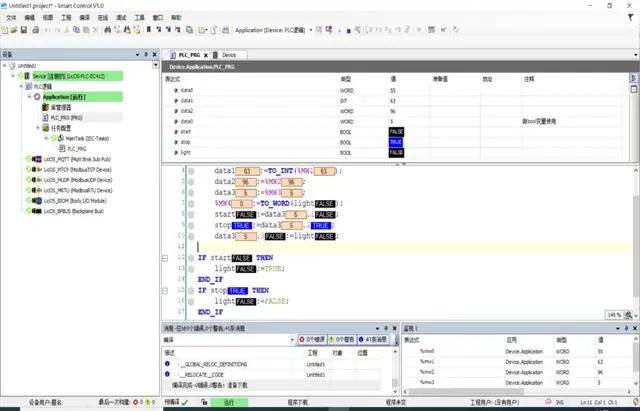

PLC数据读写
- HMI在线数值读写。 。。
HMI数据同步
CODESYS标签通讯
HMI 可与支持 CODESYS V3 TCP 和谈的PLC进行以太网通讯，，，HMI 可鉴别 PLC的变量标签。 。。本配置案例中，，，HMI型号为GP-4502WW。 。。
一. 配置PLC
1. 运行 PLC 配置软件 Smart Control V5.0，，，右键点击 Application，，，选择增长对象/符号配置。 。。

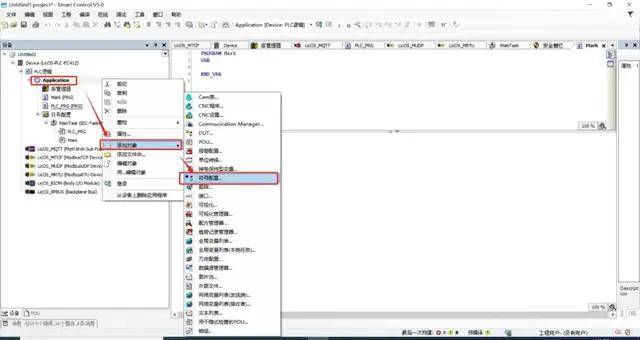

增长符号配置

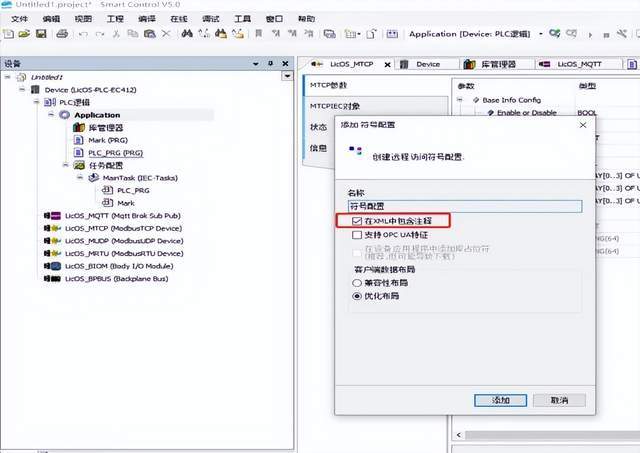

2. 在弹出的对话框中勾选在XML 中蕴含注解，，，点击打开
勾选XML配置
- 点击编译，，，并天生代码。 。。
编译符号配置

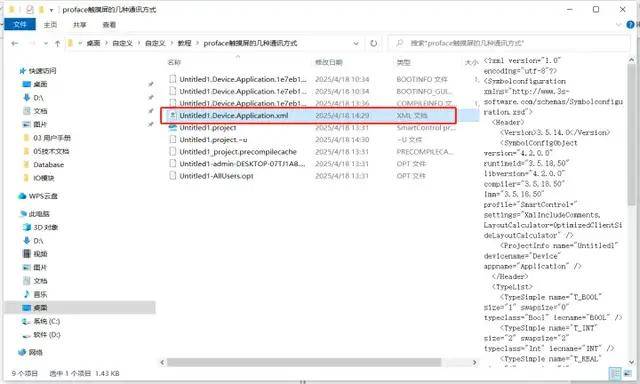

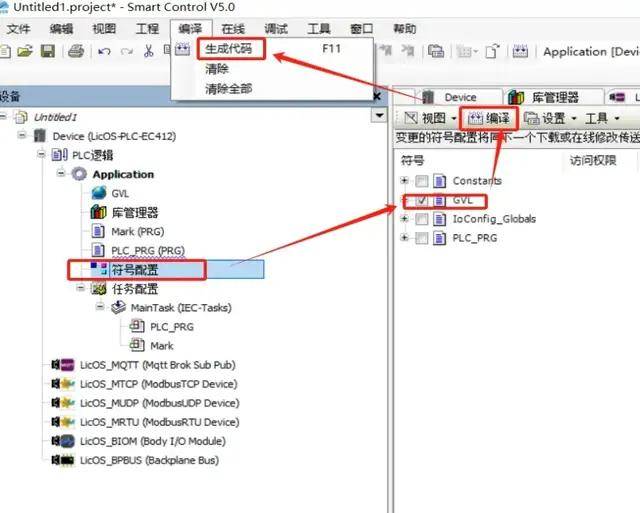

4. 勾选必要和 HM 进行通讯的变量标签，，，点击编译/天生代码，，，在 PLC 工程目录中，，，能够看到新天生的XML 文件。 。。
天生XML文件
把稳必要确认 XML 文件天生的功夫为 PC 确当前系统功夫，，，若是不是必要重新编译，，，确保勾选的变量标签天生了 XML 文件。 。。
二. 配置HMI
运行 GP-Pro EX 4.09 SP2 软件，，，在工程窗口选择外接设备设置中的节制器/PLC选项，，，找到右侧的节制器/PLC更改选项，，，如下图所示：
节制器设置

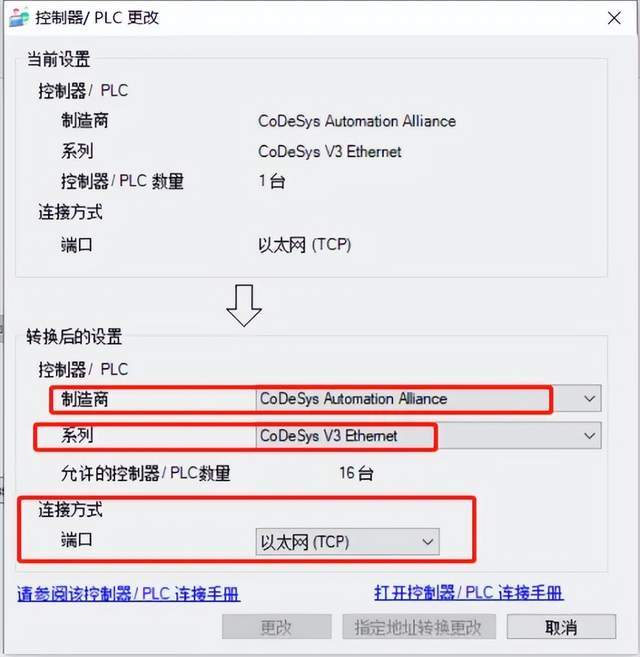

1. 在弹出的对话框中编纂有关参数。 。。制作商：选择“CODESYS。 。。系列：选择“CODESYS V3 Ethernet”。 。。
配置网络PLC

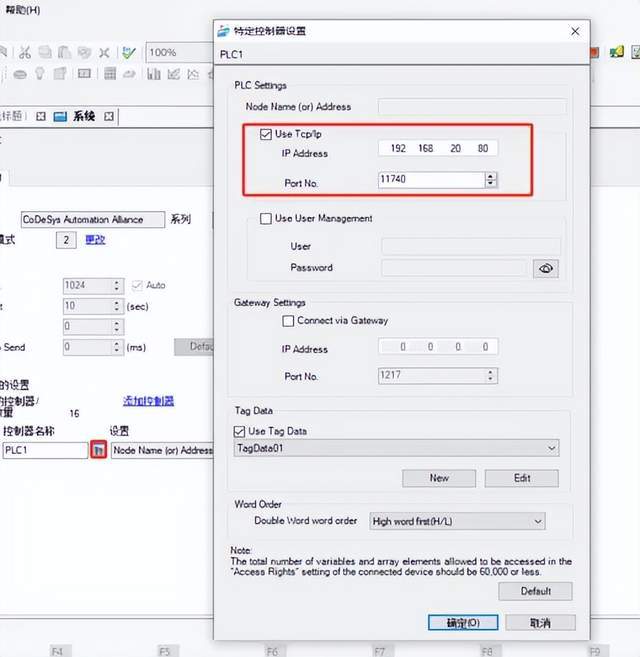

2.点击左边圈红部门，，，在弹出的对话框中遵循下图编纂有关参数，，，点击确认。 。。凭据PLC的地址，，，使PC电脑、、、PLC、、、HMI都处于统一个网段。 。。
配置PLC IP和端标语

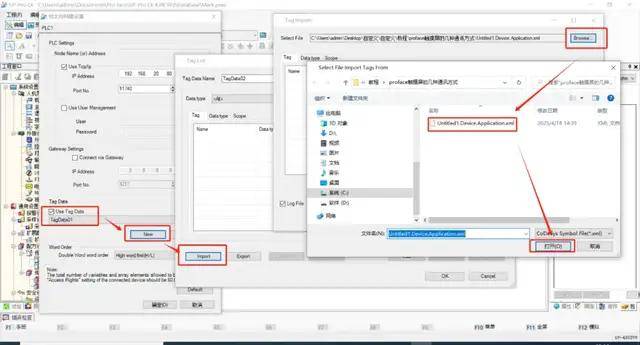

3. 导入变量标签，，，顺次勾选Use Tag Data,New,Import,选择蹊径找到xml标签文件，，，并确认。 。。
导入标签文件

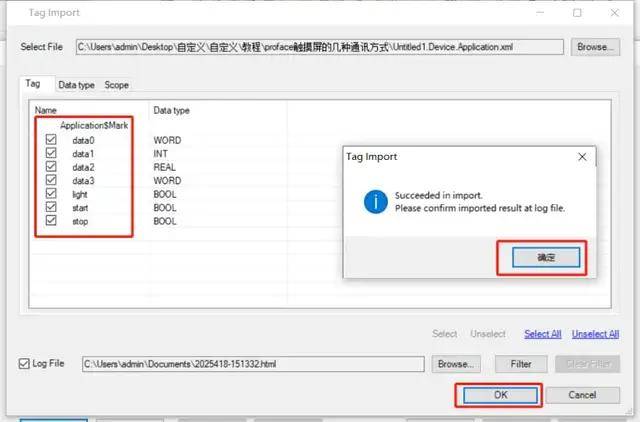

4. 选择并导入标签变量，，，出现Succeeded in import,并确认注明标签增长成功
导入标签变量

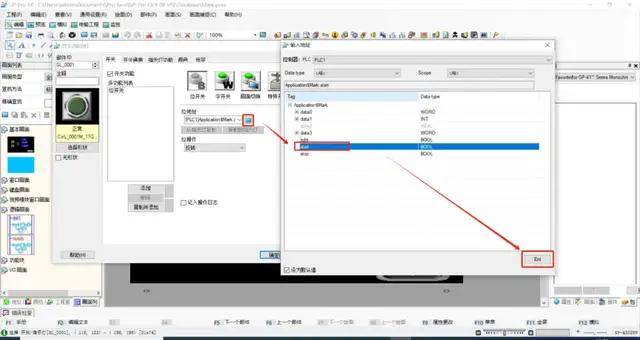

5. 在部件栏开关/批示灯，，，如下图选择相宜的变量，，，并下载HMI法式。 。。
选择变量标签
三. 通讯成功成效演示
1. 运行Plc并对数据读写，，，datao和data1plc数据写入，，，触摸屏上能看相应的数据变动则通讯成功。 。。

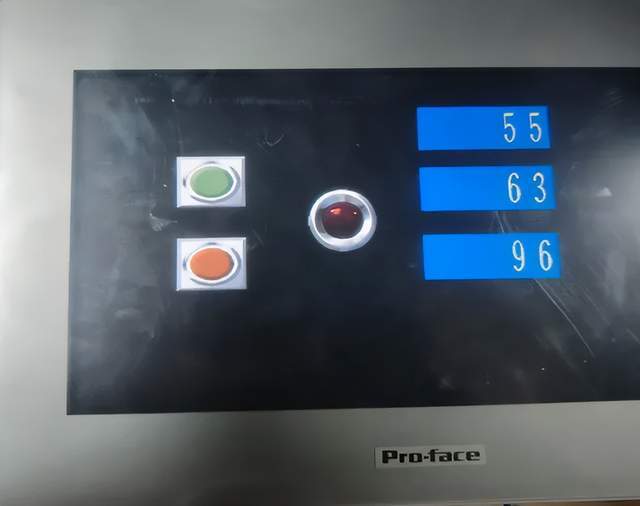

PLC数据显示
2. 对触摸屏上的数据读写，，，点击触摸屏上启动开关，，，则批示灯变绿，，，data2数据写入，，，plc与触摸屏上两者数据一致。 。。

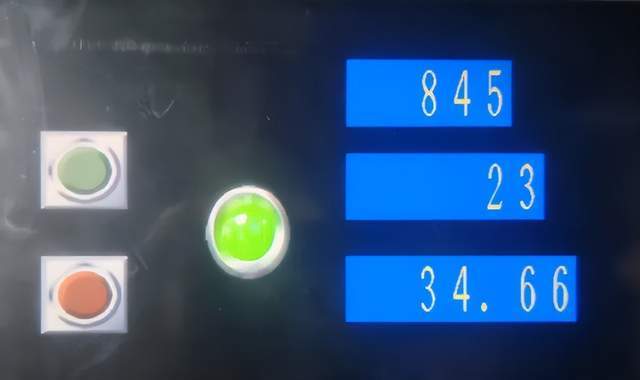

触摸屏数据显示
LicOS PLC/PAC 与 Pro-face 的互联展示了js3845金沙线路科技产品在工业生态中的高度适配性 。 。。Modbus TCP 规划更左袒于尺度化寄放器治理，，，适合传统开发习惯；；而CODESYS 标签通讯规划则利用变量名直连，，，极大地优化了工程的可守护性。 。？？⒄呖善揪菹钅慷员淞渴亢褪鼗て德实囊，，，矫捷选择最优的通讯蹊径。 。。
