在工业现场，，，有大量设备依赖 RS-485等传统串行通讯方式运行！！！５孀畔低彻婺＠┐、布线距离拉长、设备必要统一纳入网络平台治理，，，仅靠物理串口往往左支右绌——串口数量不及、布线距离受限、跨网段接见难题！！！Ｒ蚨，，，越来越多企业但愿让“串口设备具备网络能力”，，，无需更换硬件，，，也无需复杂刷新！！！

串口网络透传正是LicOS PLC/PAC 提供的一项高效解决规划！！！Ｆ渲魈庾饔檬：：把串口数据“原封不动”地通过PLC的以太网口转发出去，，，让上位机、SCADA或服务器像接见网络设备一样接见正本只有串口的仪表或传感器！！！

使用场景注明

硬件

LicOS-PLC-EC412 节制器

RS-485 温湿度传感器

开关电源 LRS-75-24

一台PC电脑

软件

Smart Control V5.0（工程配置）

Modbus Toolkit V4.2.2（Modbus工具）

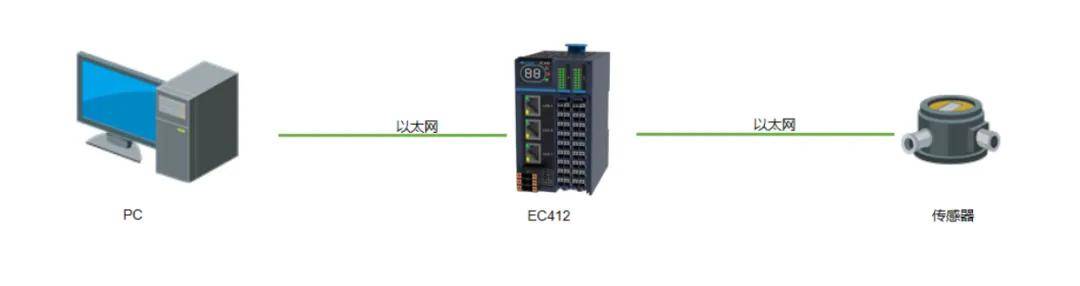

图 1 网络拓扑

传感器与PLC的通讯设置

这一步的作用是测试PLC通过串口是否成功读取485设备的数据，，，以下是具体操作步骤！！！

Smart Control 工程中增长RS-485硬件组态

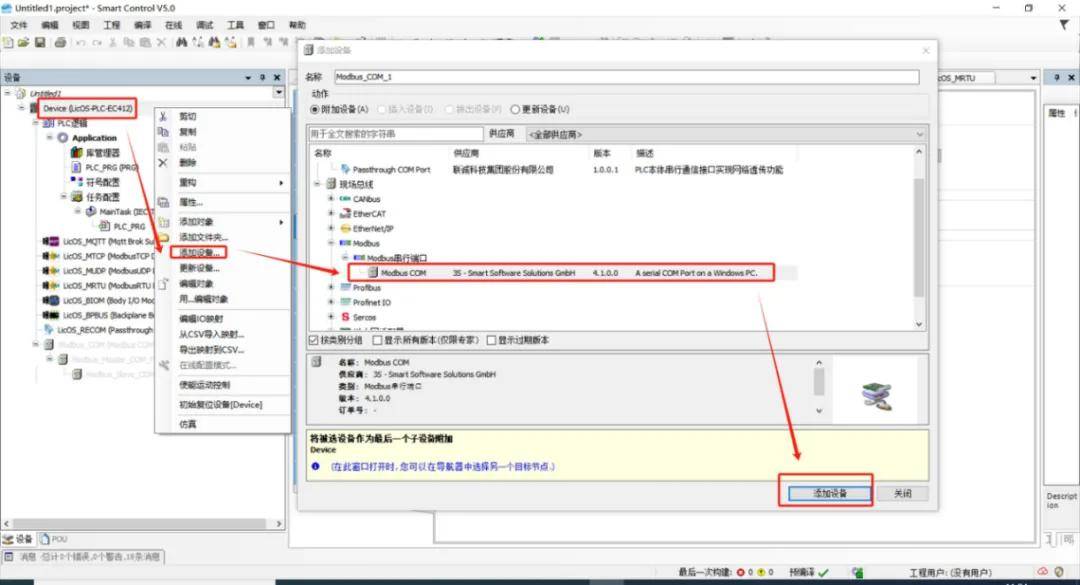

1.选中LicOS-PLC-EC412右键-增长设备-Modbus-Modbus串行端口-Modbus COM-增长设备！！！

图2 增长串行端口

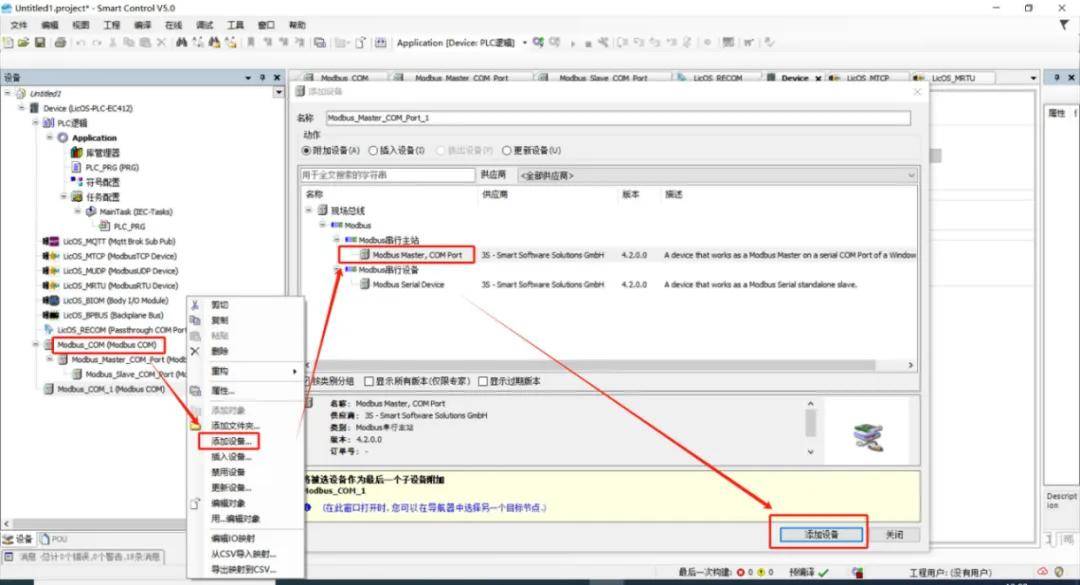

2.选中Modbus_COM 右键-增长设备-Modbus-Modbus串行主站-Modbus Master,COM Port-增长设备

图3 增长主站

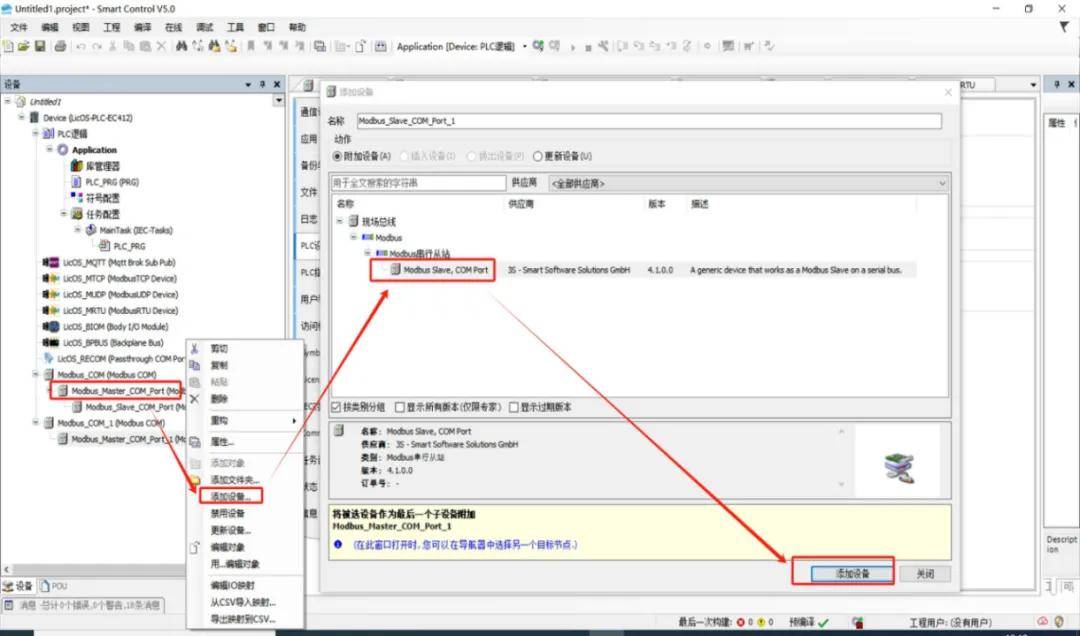

3. 选中Modbus_Master_COM_Port右键-增长设备-Modbus-Modbus串行从站-Modbus Slave，，，COM Port-增长设备！！！

图4 增长从站

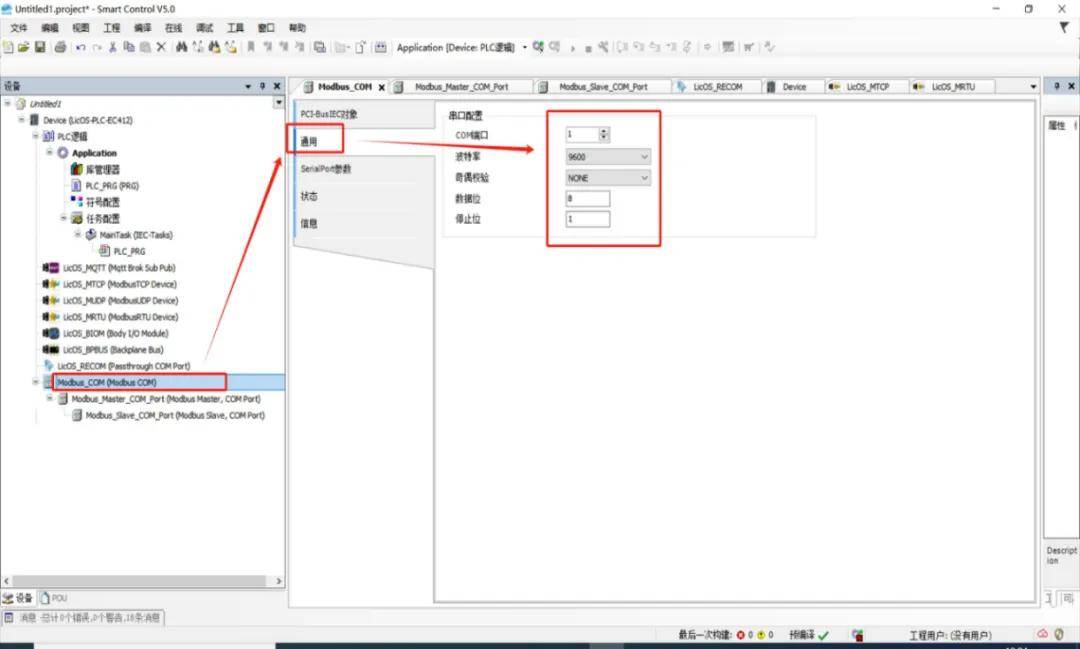

4. 双击Modbus_COM -通用-串口配置，，，填写外部485设备接的plc对应端口，，，本案例中使用的第一个com端口！！！０盐日饫锊ㄌ芈、奇偶效验、数据位、终场位要和外部使用的485设备一致！！！

图5 串口配置

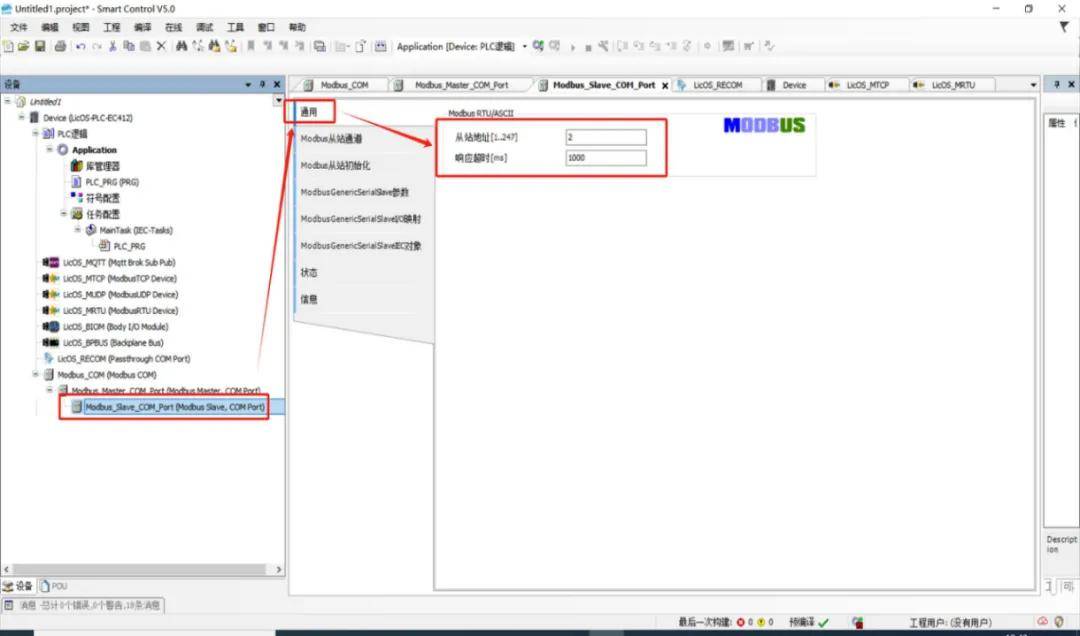

5. 双击左侧的 Modbus_Slave_COM_Port，，，通用中配置485从站地址，，，这里使用的是从站地址是2号，，，响应功夫1000ms！！！

图6 从站地址配置

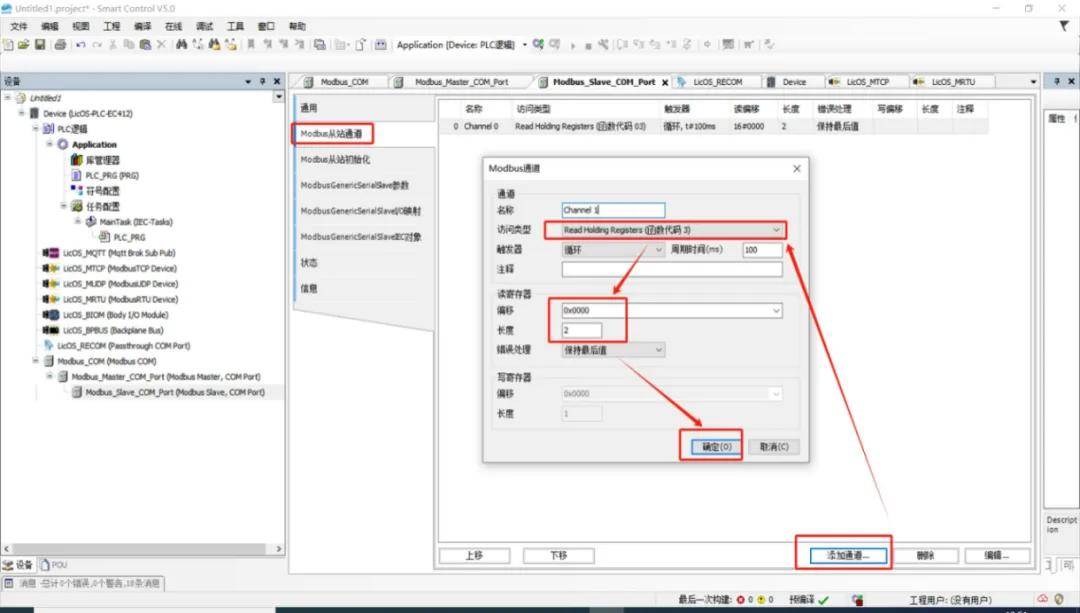

6. 点击Modbus从站通道，，，增长通道，，，选择接见类型（03只读），，，设置寄放器的偏移位和长度，，，本案例外部传感器设备数据类型长度位2字节，，，确定后通道增长成功！！！

图7 增长数据通道

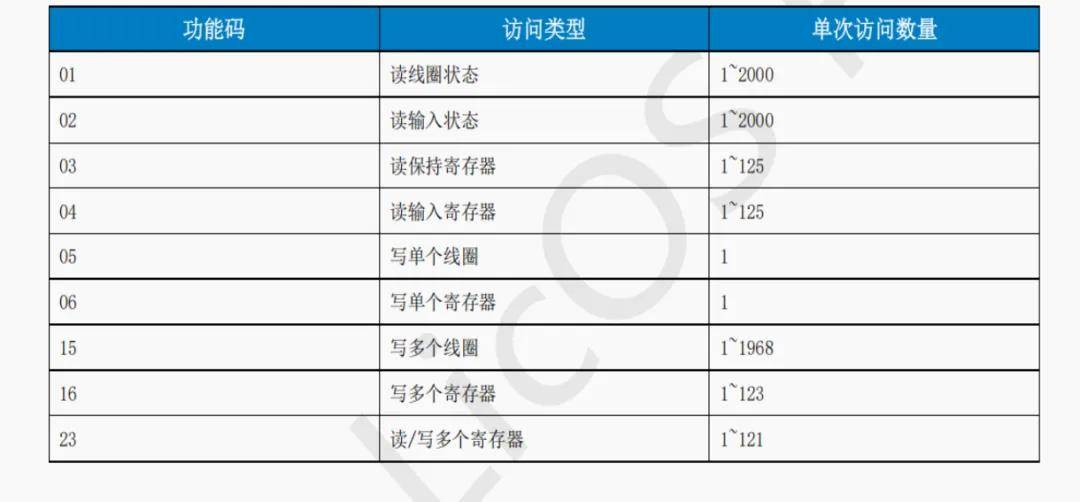

7. Modbus RTU 主站支持的 Modbus 职能码如下表所示.

图8 Modbus职能码

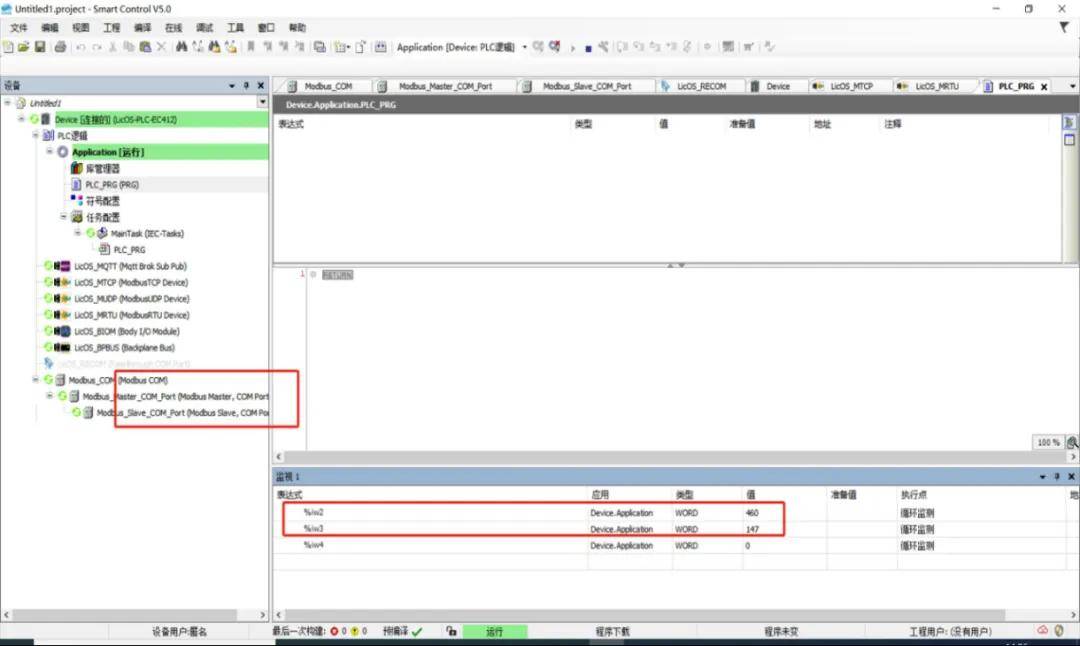

9. 登录并运行法式后，，，若是各个节点和衔接运行成功，，，三个节点前城市显示绿色的小图标；；；若是出现感叹号，，，注明节点有诊断信息报警；；；若是出现红色三角形图标，，，注明节点谬误！！！

图9 在线检测

增长串口网络透传设备组态

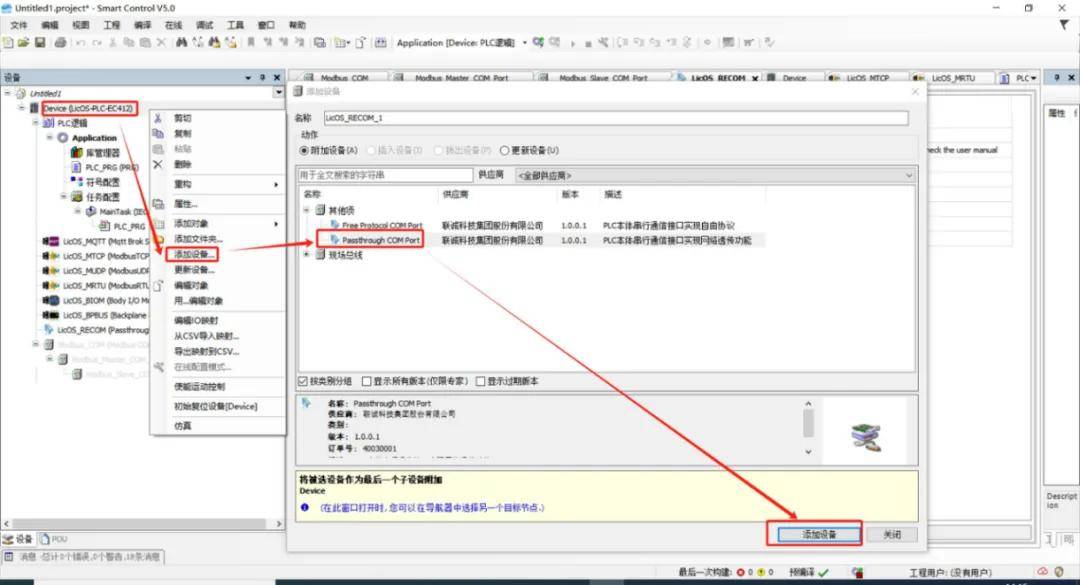

1. 在Smart Control中，，，右键LicOS-PLC-EC412，，，增长设备，，，在弹出的对话框当选择其他项中的Passthrough COM Port，，，点击增长设备！！！

图10 增长串口透传

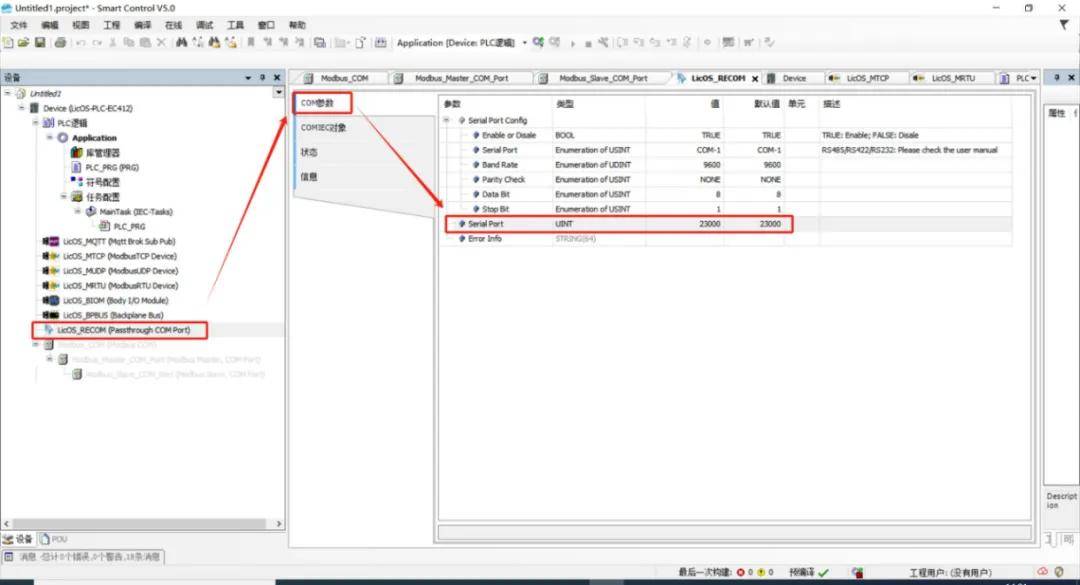

2. 双击左侧的LicOS_RECOM，，，COM参数中波特率、奇偶效验、数据位、终场位都要和前面的配置维持一致，，，出格把稳端标语，，，这里的端标语为23000！！！

图11 串口透传配置

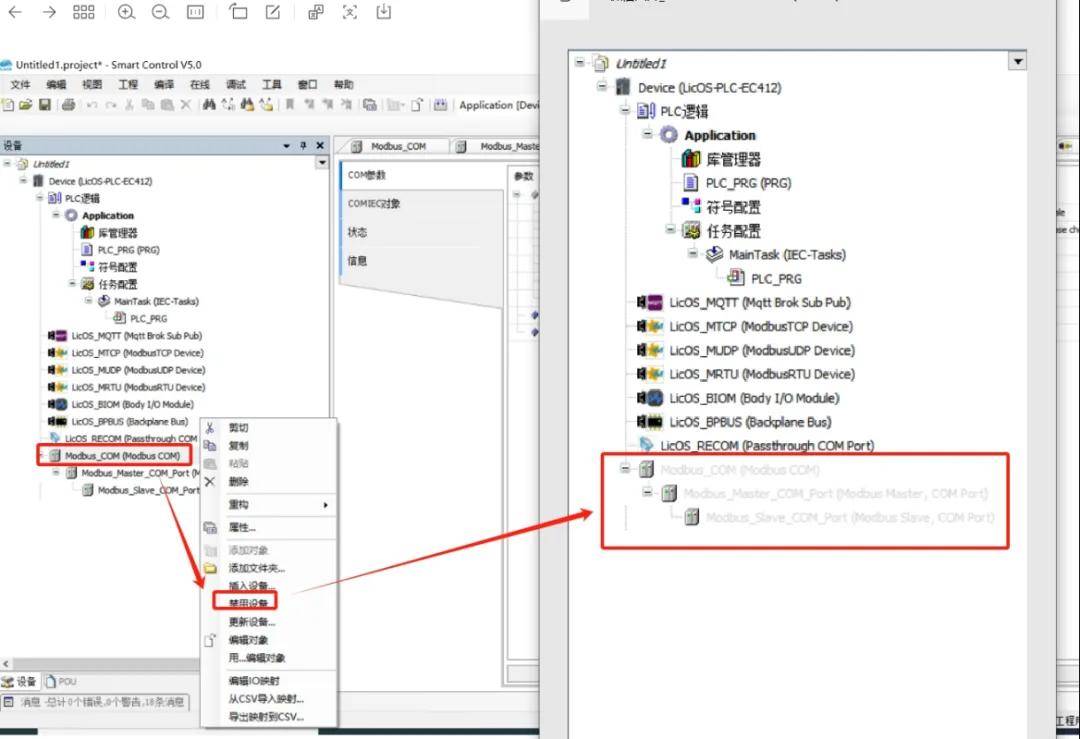

3. 右键Modbus_COM,在弹出的对话框当选择禁用设备，，，禁用成功，，，则图标会造成灰色，，，如下图所示！！！＝玫闹髡攀堑谌缴璞竿ü齪lc的网口，，，直接接见485设备！！！

图12 禁用 Modbus_COM

使用Modbus Toolkit软件透传

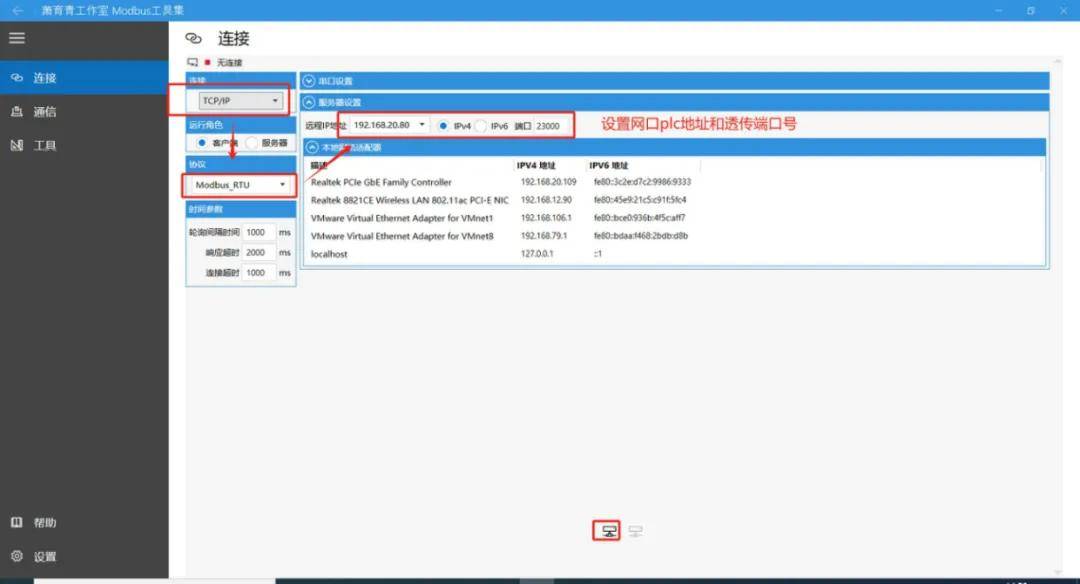

1. 打开Modbus TooLkit 软件，，，衔接方式选择TCP/IP，，，和谈选择Modbus_RTU,配置远程ip地址及串口透传端标语，，，PLC使用的是IP地址为192.168.20.80，，，端标语为23000！！！

图13 Modbus TooLkit 软件配置

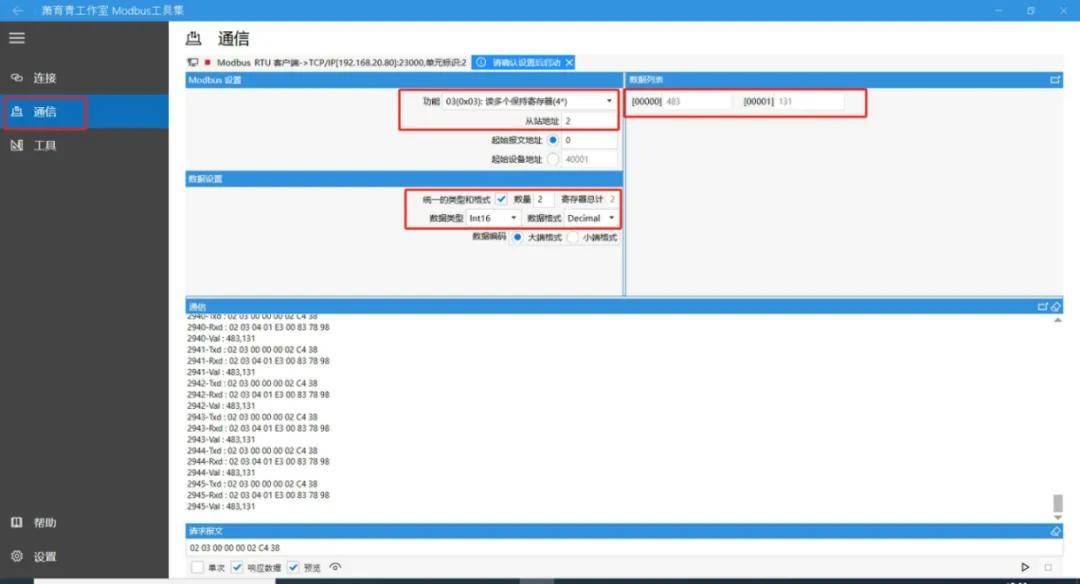

2.点击左侧的通讯，，，选择职能03和从站地址2，，，与485设备一致，，，凭据传感器的类型，，，数量为2位，，，注明有两个数据传回！！！

图14 Modbus TooLkit 通讯配置

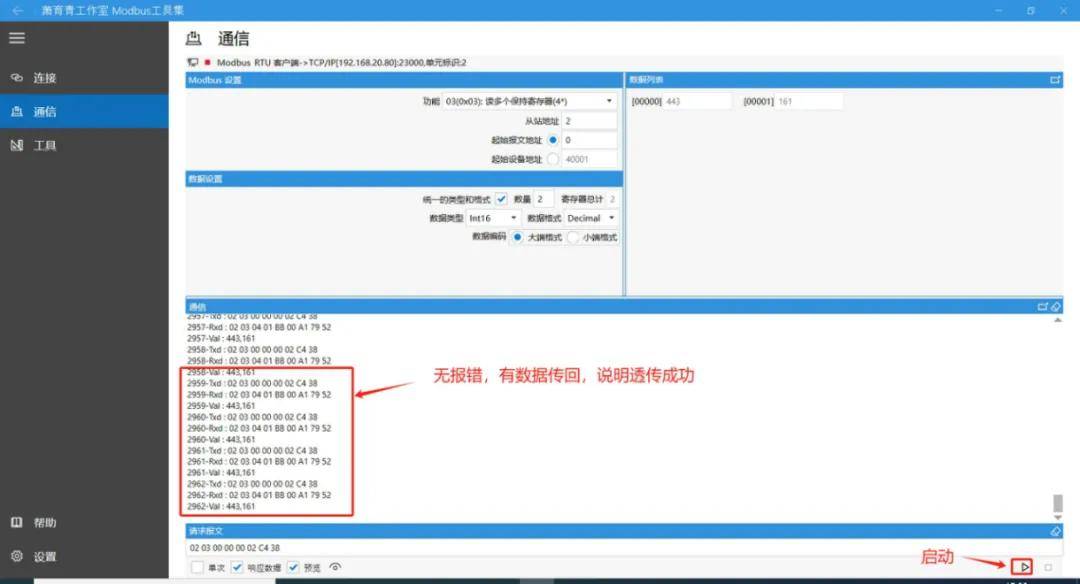

3. 点击右下角的启动，，，通讯区域没有报错，，，并罕见据传回，，，则通过PLC网口透传串口成功！！！

图15 Modbus TooLkit 数据读取

LicOS PLC/PAC 的串口网络透传，，，让传统 485 设备无需刷新即可具备网络接见能力！！！Ｍüヒ坏娜健啡洗谕ㄑ、启用透传端口、上位机远程测试，，，即可实现从“串口”到“以太网”的急剧升级！！！

它的价值在于：：削减布线、削减中央设备、削减调试工作量，，，同时提升系统兼容性与扩大能力！！！６员匾胁杉、远程监控或进行旧设备数字化刷新的场景来说，，，这是一项极度高效、实用的职能！！！

把握透传配置，，，也就把握了让串口设备更轻松进入现代工业网络的步骤！！！
