在工业自动化领域，PLC（可编程逻辑节制器）作为主题设备，其网络通讯的不变性和靠得住性至关重要。。。本文将具体介绍若何在基于LicOS PLC中使用Smart Control软件进行Ping号令操作，以检测PLC与其他网络设备之间的通讯状态。。。
什么是Ping号令 ？？？

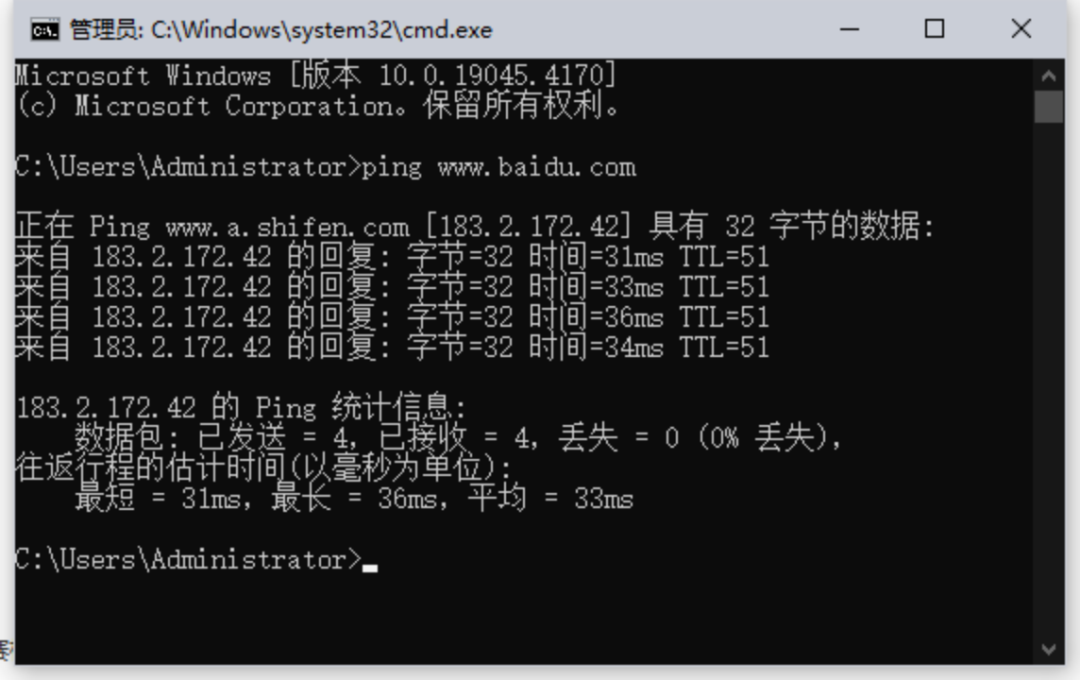

Ping号令是一种宽泛利用于电脑网络的工具，存在于Windows、、、Unix和Linux系统中。。。它工作在TCP/IP网络系统结构的利用层，通过向特定主张主机发送ICMP（Internet Control Message Protocol）Echo要求报文，测试指标主机是否可达及其状态。。。Ping号令可能援手用户分析和判定网络故障，是网络调试中不成或缺的工具。。。
LicOS PLC 进行Ping号令使用
Smart Control作为LicOS PLC的编程调试软件，支持在PLC调试阶段使用Ping号令，以检测PLC与其他网络站点的数据可达性。。。这一职能在网络调试和故障排查中尤为重要。。。
使用场景

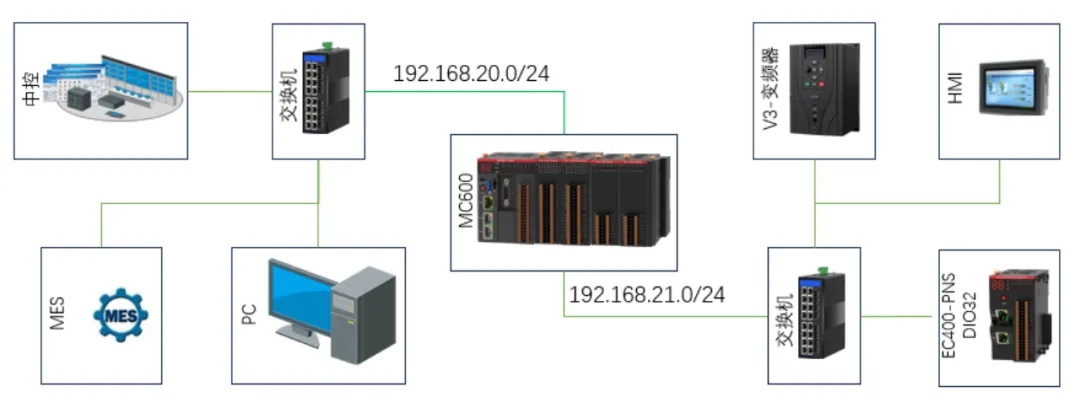

在现实项目中，PLC通常作为网络中介衔接分歧网段的设备。。。例如，PLC通过LAN1与上层网络及上位治理平台通讯，通过LAN2与前端执行设备通过现场总线（如ModBus TCP、、、Profinet、、、EtherNet等）通讯。。。当两个网络环境处于分歧网段时，PLC必要确保与各设备的网络连通性。。。此时，Ping号令的使用显得尤为关键。。。
以下为使用步骤：：
一、、、库文件增长

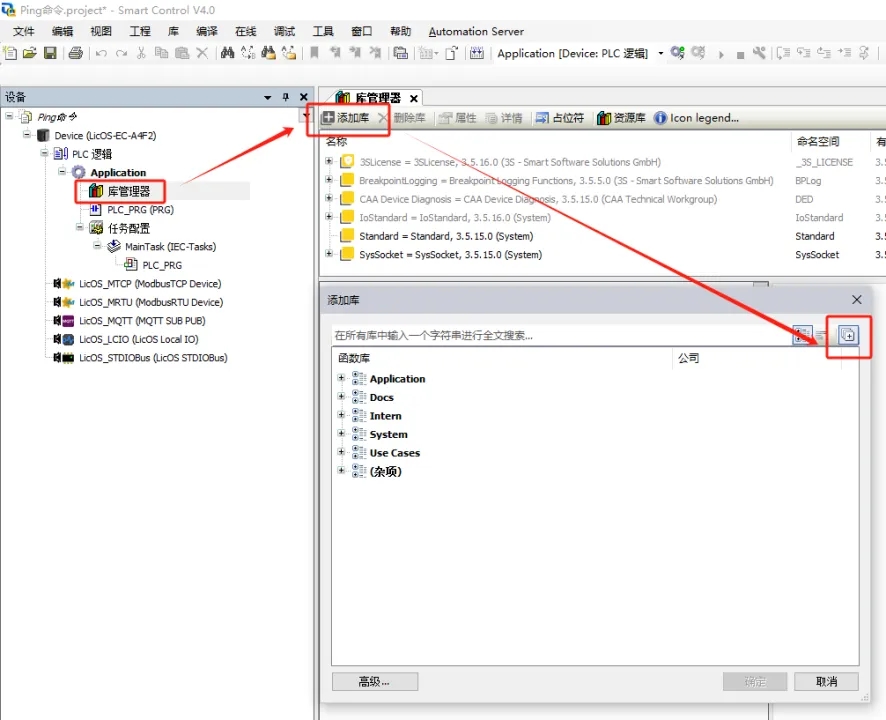

SysSockPing职能块属于SysSocket职能库。。。操作流程如下：：

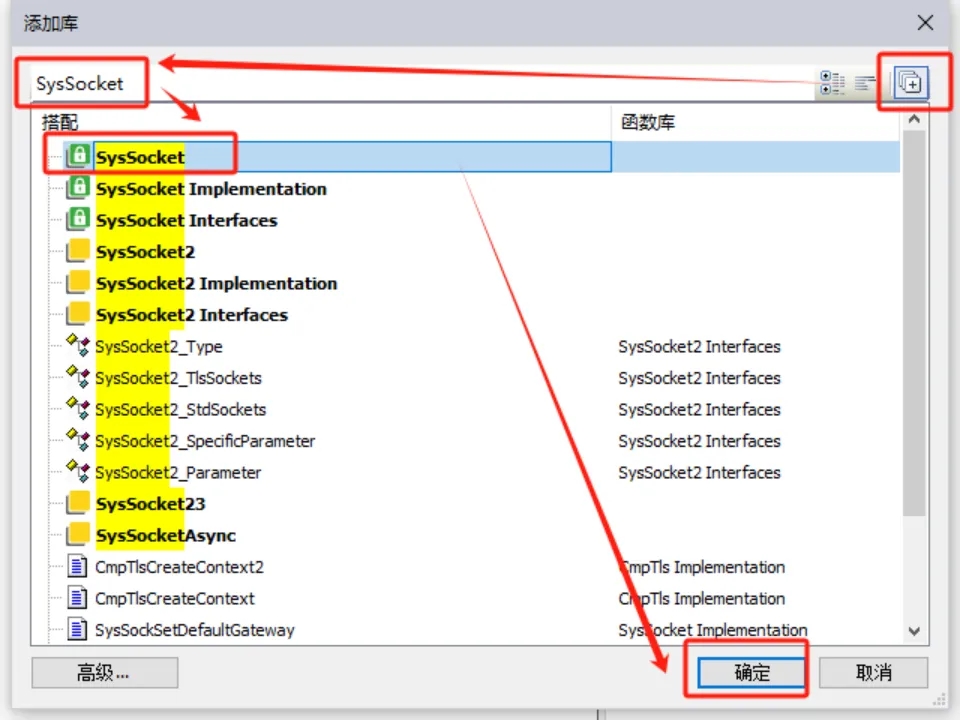

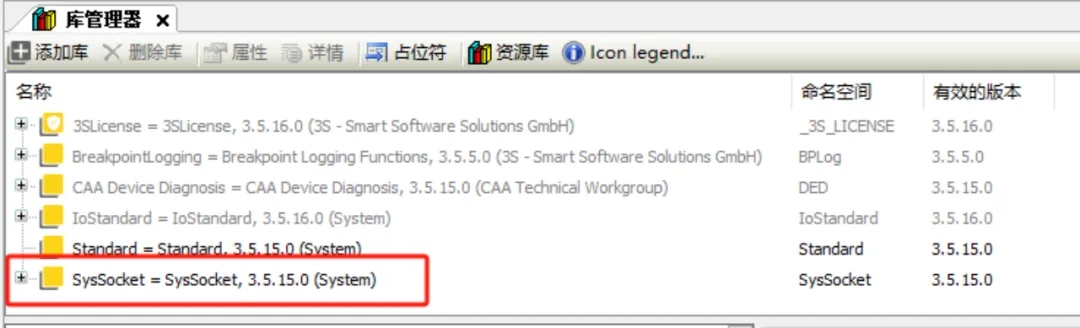

双击库治理器—增长库—显示高级库—搜索SysSocket—确定
二、、、解读函数职能块
01. 函数块

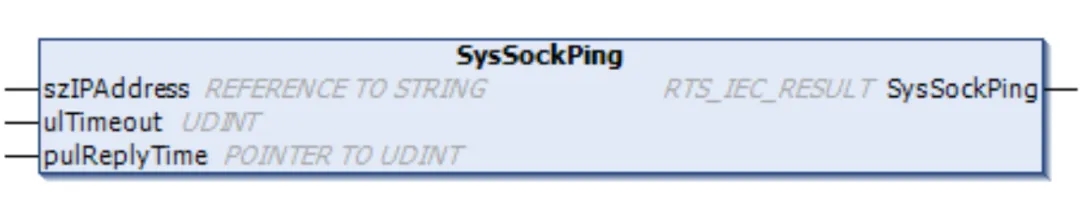

SysSockPing函数职能块如下图所示：：
02. 函数块引脚界说

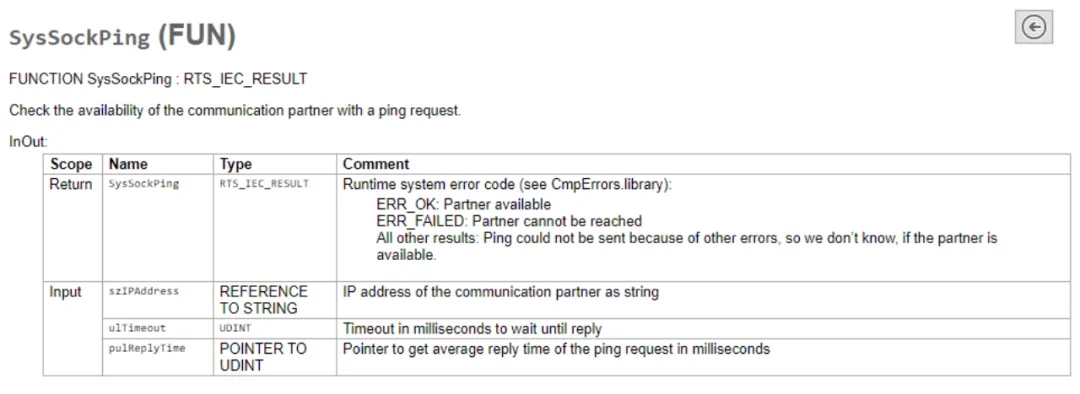

SysSockPing函数职能块引脚界说如下图所示：：
SysSockPing: 函数返回数据，显示与其他通讯同伴的通讯成立了局。。。
szIPAddress：：以字符串大局暗示的通讯同伴的IP地址。。。
ulTimeout：：期待回答的超不断间，以毫秒为单元。。。
pulReplyTime：：指针以获取ping要求的均匀响应功夫，以毫秒为单元。。。
职能分析：：
szIPAddress：：输入通讯同伴的指标IP地址，体式为字符串，例如“192.168.20.80”。。。
ulTimeout：：设置期待回答的超不断间（单元：：毫秒）。。。该值不能为0，且应凭据现实网络质量合理设置，预防过小导致误判。。。
pulReplyTime：：通过指针反馈Ping要求的均匀响应功夫（单元：：毫秒）。。。若是其值等于ulTimeout，注明通讯已断开。。。
SysSockPing返回值：：返回0暗示通讯正常，其他值暗示通讯失败。。。
三、、、函数块的使用例程
01. LD

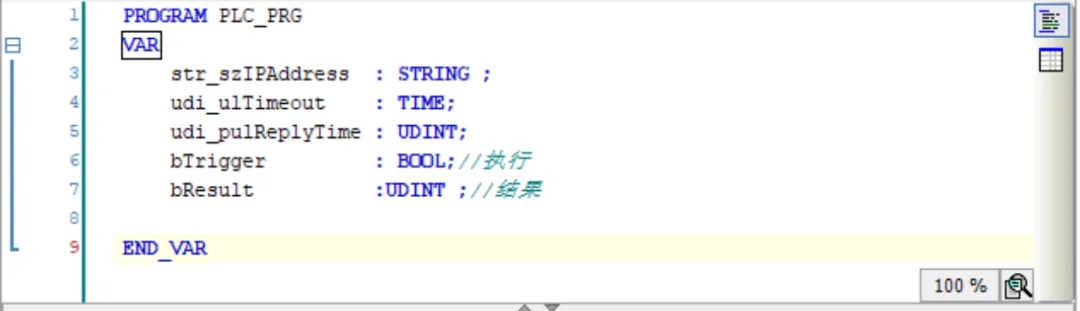

1、、、界说有关变量。。。
PROGRAM PLC_PRG
VAR
str_szIPAddress : STRING ;
udi_ulTimeout : TIME;
udi_pulReplyTime : UDINT;
bTrigger : BOOL;//执行
bResult :UDINT ;//了局
END_VAR
如下图所示：：
2、、、函数挪用
如下图所示：：
例程测试的PLC1的LAN1 IP地址为192.168.20.80/24、、、LAN2 IP地址为192.168.21.80/24，LAN3 IP地址为192.168.22.80/24，与其成立通讯的PLC2 IP地址为192.168.21.20/24，PLC2与PLC1的LAN2衔接，调试PC IP地址为192.168.20.254/24，PC与PLC1的LAN1衔接。。。

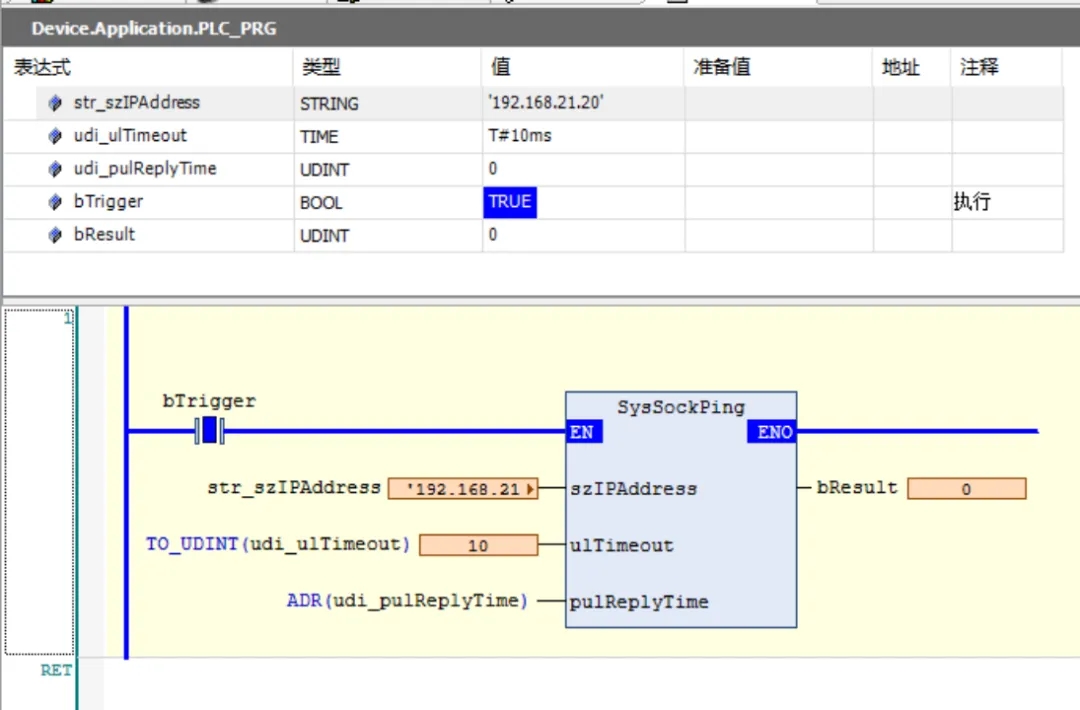

法式测试如下图所示。。。
可见设定的ulTimeout为10ms，函数执行返回了局为0，均匀响应功夫pulReplyTime为0ms,所以批注其与通讯同伴成立了通讯并且通讯网络质量优。。。

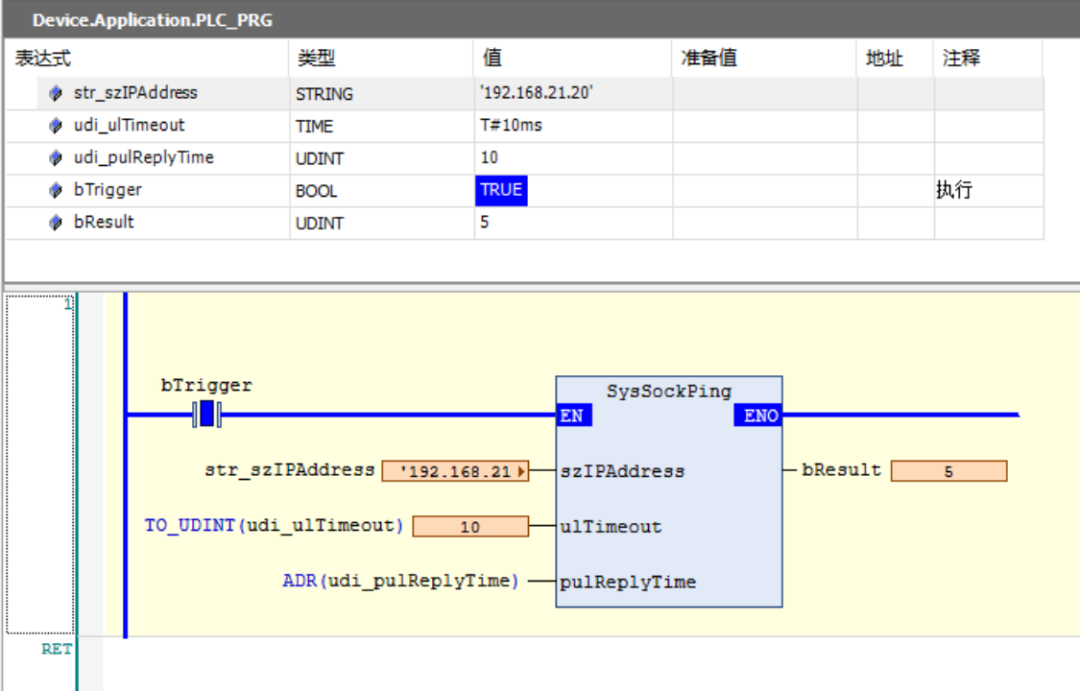

而下图所示则批注通讯失败：：
可见设定的ulTimeout为10ms，函数执行返回了局为5，均匀响应功夫pulReplyTime为10ms,所以批注其与通讯同伴成立通讯失败。。。
02. ST

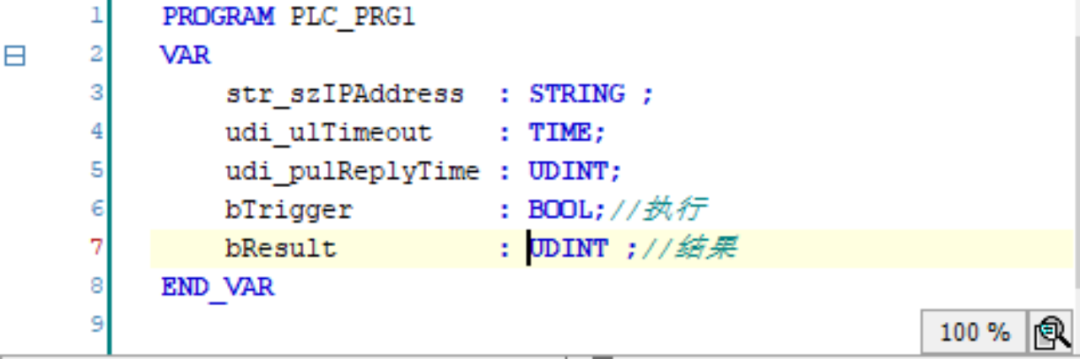

1.界说有关变量。。。
PROGRAM PLC_PRG
VAR
str_szIPAddress : STRING ;
udi_ulTimeout : TIME;
udi_pulReplyTime : UDINT;
bTrigger : BOOL;//执行
bResult : UDINT ;//了局
END_VAR
如下图所示：：

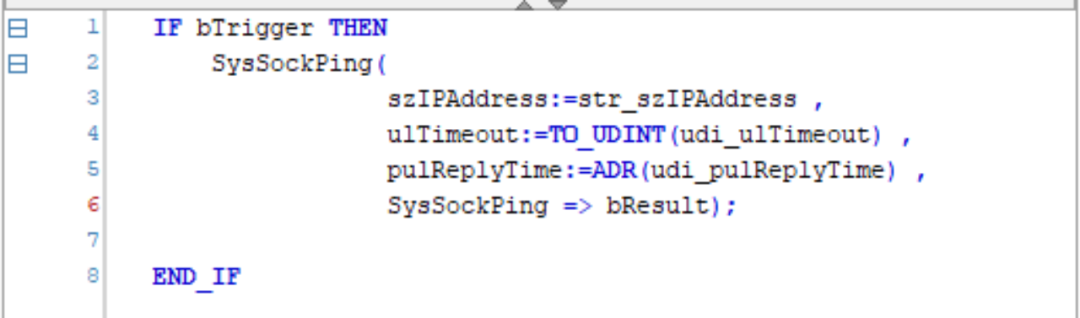

2、、、函数挪用
如下图所示：：
3.在线测试
例程测试的PLC1的LAN1 IP地址为192.168.20.80/24、、、LAN2 IP地址为192.168.21.80/24，LAN3 IP地址为192.168.22.80/24，与其成立通讯的PLC2 IP地址为192.168.21.20/24，PLC2与PLC1的LAN2衔接，调试PC IP地址为192.168.20.254/24，PC与PLC1的LAN1衔接。。。

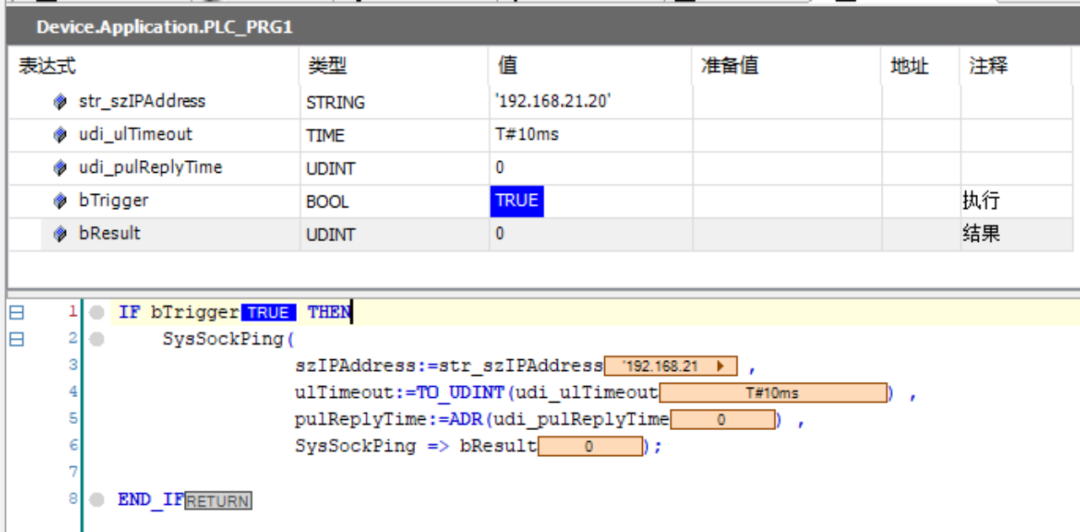

法式测试下图所示：：
可见设定的ulTimeout为10ms，函数执行返回了局为0，均匀响应功夫pulReplyTime为0ms,所以批注其与通讯同伴成立了通讯并且通讯网络质量优。。。
而下图所示则批注通讯失败：：
可见设定的ulTimeout为10ms，函数执行返回了局为5，均匀响应功夫pulReplyTime为10ms,所以批注其与通讯同伴成立通讯失败。。。
通过Smart Control软件在LicOS PLC中使用Ping号令，能够有效检测PLC与其他网络设备之间的通讯状态。。。本文具体介绍了库文件的增长、、、函数职能块的使用步骤以及具体的例程操作。。。在现实利用中，工程师能够凭据本文的领导，急剧诊断和解决PLC网络通讯问题，提高工业自动化系统的不变性和靠得住性。。。
