工程师必看::梯形图逻辑在现代PLC节制器中的优势有哪些?

分类::行业动态
起源::js3845金沙线路科技
颁布功夫::2024-04-30
浏览::2516

在工业自动化的辽阔领域中,,,梯形图逻辑(Ladder Logic)以其汗青悠久且直观的个性,,,成为了节制机械和流程的首选编程说话。本文将深刻探求梯形图逻辑的主题概念、、、其在PLC节制器中的利用,,,以及它为何在自动化领域中始终占据着不成代替的职位。


工业自动化


梯形图逻辑简介

梯形图逻辑发源于早期的物理继电器逻辑,,,至今已有超过100年的汗青。它之所以被称为“梯形图”,,,是由于其结构类似于梯子的横档。只管现代编程说话众多,,,梯形图逻辑依然因其单一性、、、靠得住性和易于理解的个性,,,在工业自动化中表演着主题角色。

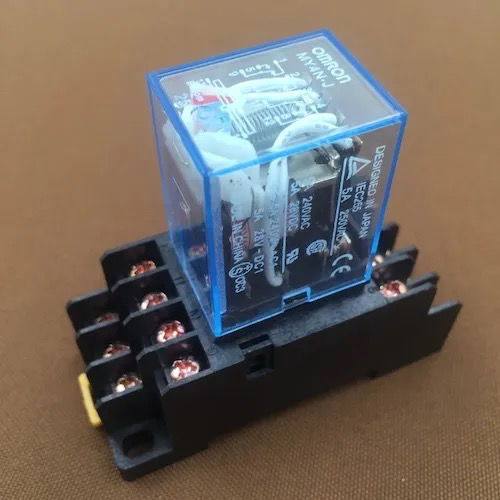

传统继电器

传统继电器


PLC与梯形图逻辑的结合


PLC是工业自动化中的关键组件,,,它们通过执行梯形图逻辑编写的法式,,,节制着机械的每一个作为。梯形图逻辑与PLC的结合,,,为工程师提供了一种直观的方式来设计和执行节制战术,,,从而提逾越产线的效能和靠得住性。

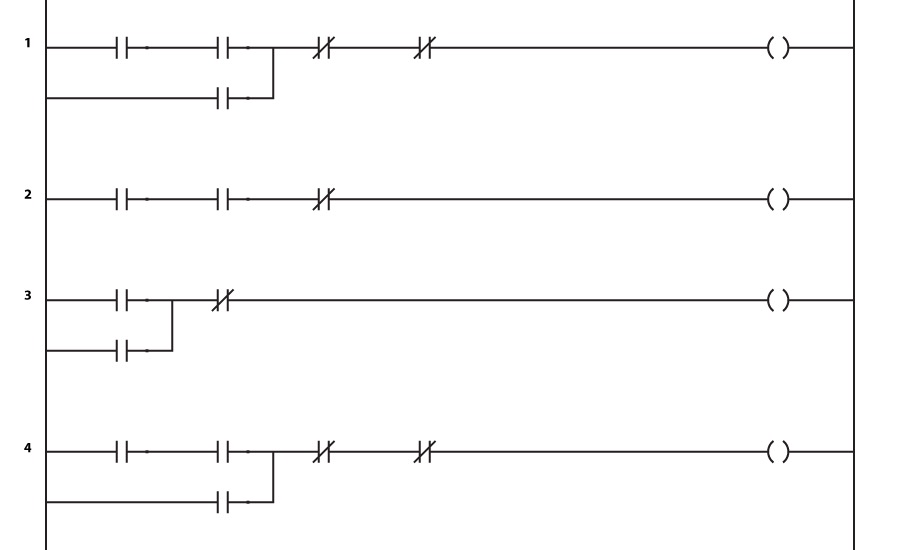

梯形图逻辑示例

梯形图逻辑示例


工作道理与优势


梯形图逻辑通过输入(如按钮和传感器)和逻辑节制输出(如电机和泵),,,其结构类似于继电器逻辑图,,,单一而直观。这种图形化暗示步骤不仅易于理解,,,也便于批改,,,同时依赖于单一的输入输出关系,,,保障了编程说话的靠得住性和效能。


尺度横档与逻辑构建


梯形图逻辑的尺度横档是构建复杂节制系统的基础。每个横档蕴含启动、、、终场、、、维持和垂危终场逻辑,,,这些逻辑块的尺度化有助于预防复杂的组合逻辑,,,简化了法式的理解和守护。


梯形图逻辑


权限逻辑的重要性


在梯形图逻辑中,,,权限逻辑的清澈分离对于;せ岛腿嗽卑踩凉刂匾K繁A嗽谄舳缁,,,所有必要的安全前提都已满足。权限输入可能蕴含就位的防护装置、、、运行中的液压泵、、、气压等,,,这些输入的集中治理有助于预防因混合权限和;ぢ呒贾碌难现孛蟆


启动与终场逻辑


启动逻辑通常使用单次逻辑,,,以确保操作的安全性。而终场逻辑则更为直接,,,它通过中断主横档来终场输出,,,预防系统不测重启。这种设计有助于在垂危情况下迅速堵截电源,,,保险人员和设备的安全。


维持逻辑与垂危终场


维持逻辑单一,,,仅用于维持输出状态。垂危终场逻辑则在每个横档中都应存在,,,以确保在垂危情况下可能迅速终场所有职能。垂危终场输入应该可能立即响应,,,以最大水平地削减潜在的风险。


数字输入的处置


对于来自MMI或SCADA系统的数字输入,,,建议使用两个二进制存储块来仿照物理输入的行为,,,简化了数字输入的处置并提高了安全性。这种步骤允许数字输入与传统的物理输入以一样的方式被处置,,,加强了逻辑的一致性和系统的安全性。


工业自动化领域


梯形图逻辑以其清澈的结构、、、易于理解和批改的个性,,,在工业自动化领域内维持着其重要职位。通过遵循尺度和最佳实际,,,工程师能够确=谥葡低车某志貌槐湓诵小


随着技术的不休进取,,,梯形图逻辑也在不休地适应新的挑战,,,但其主题价值——简洁性、、、直观性和靠得住性——将始终是工业自动化领域的贵重财富。

- END -
